光交接箱

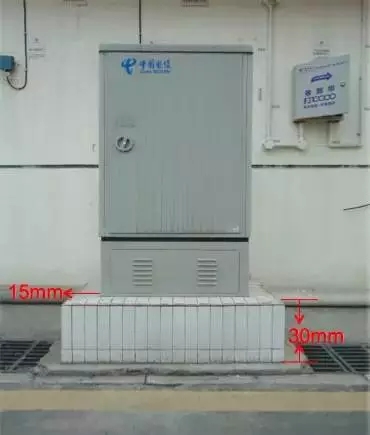

FTTH光交接箱外观



1、光交接箱箱体必须安放平整、固定牢靠。

2、光交接箱底座瓷砖必须做到整齐规范，高30mm,宽15mm。

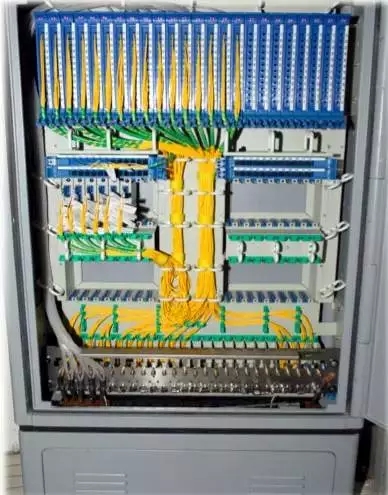

1、光交接箱内整洁美观。

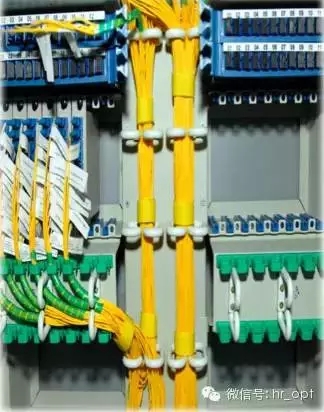

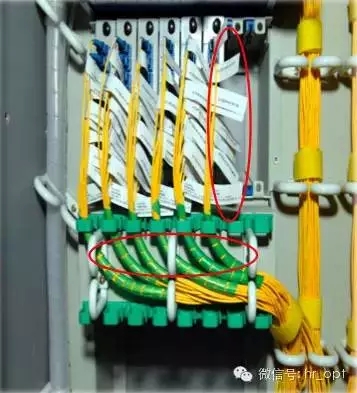

2、光交接箱内跳纤整齐规范排列。





箱体内尾纤长度与规格必须一致，尾纤规格统一直径为1.5mm;跳纤长度统一用1m-1.5m

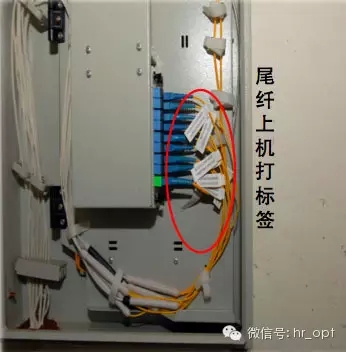

跳纤上全部用机打标签

跳纤用绿色保护管进行保护

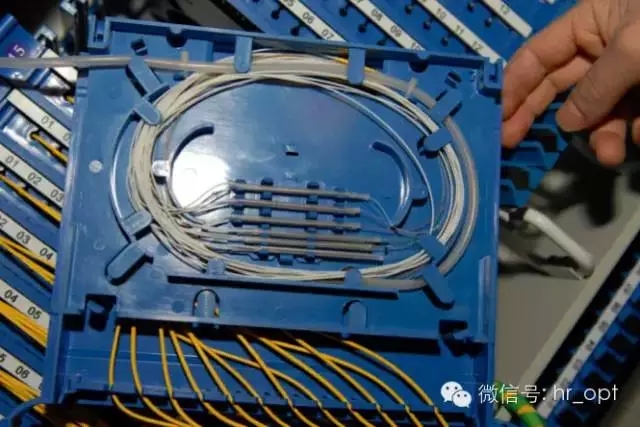

熔纤盘盘纤工艺



箱体内孔洞封堵严密、美观



纤芯和加强钢芯交叉排列

钢芯预留一公分



交接箱底座内侧水泥抹面平整， 不得露红砖，固定螺栓牢靠





光分纤箱及通道

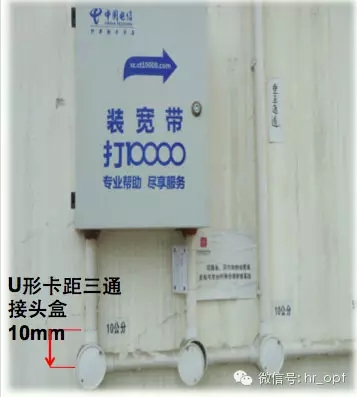

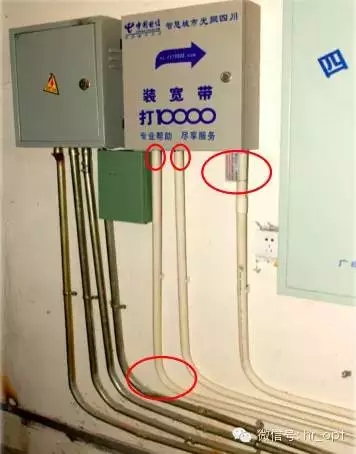

FTTH光分纤箱（路由盒）



1、光分纤箱箱体必须安放平整、固定牢靠。

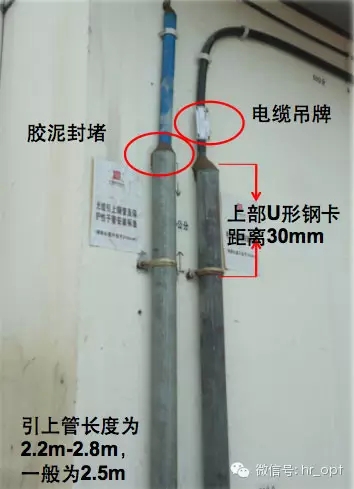

2、光分纤箱进出光缆和皮线须穿入pvc管，且光缆必须挂吊牌。

3、箱体的引入孔洞需用胶泥封堵。

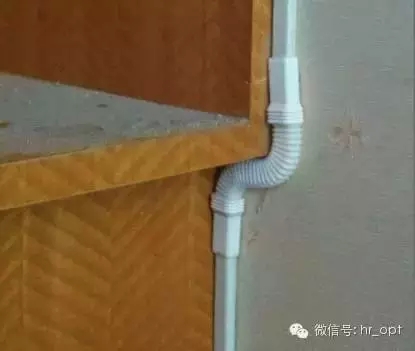

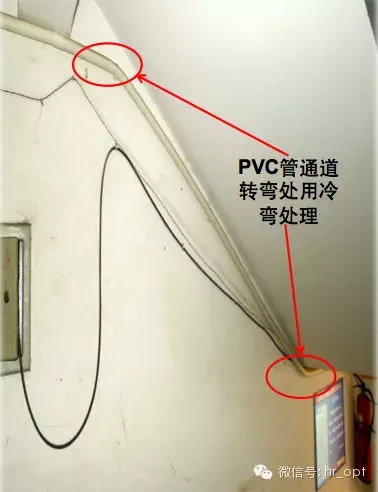

4、该处的pvc管转角处为冷弯处理。

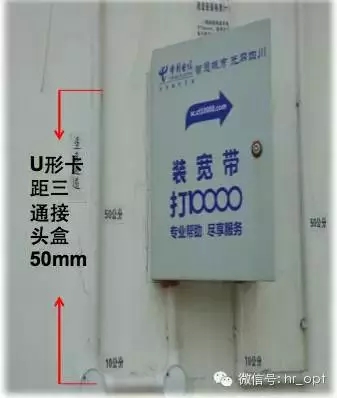

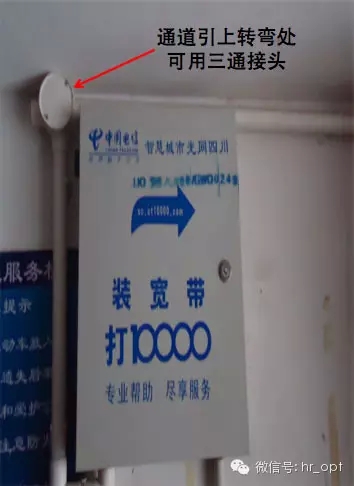

相同方向的光缆或皮线通道转角处为三通接线盒

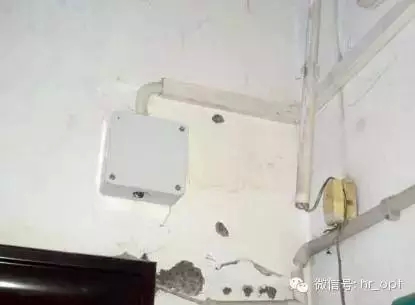

不同方向皮线通道转角处为三通接线盒

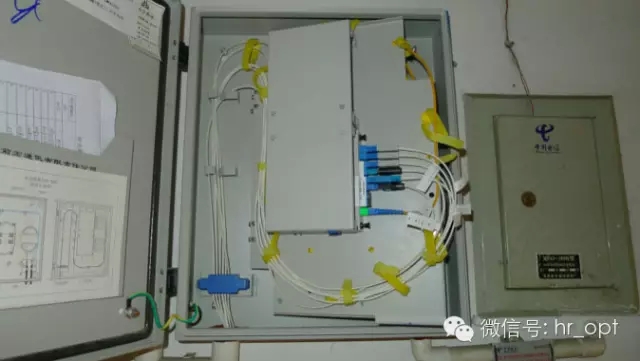

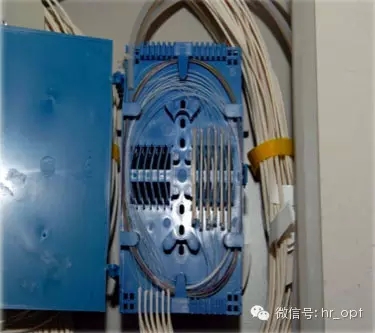

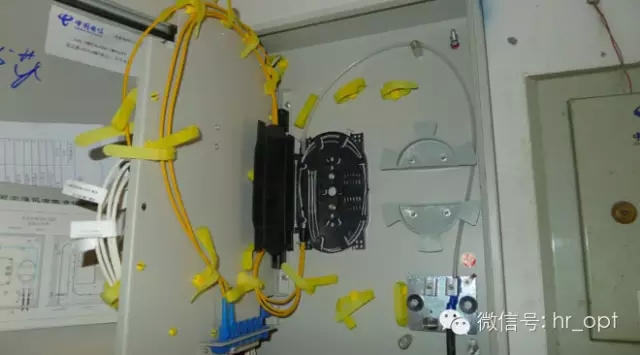

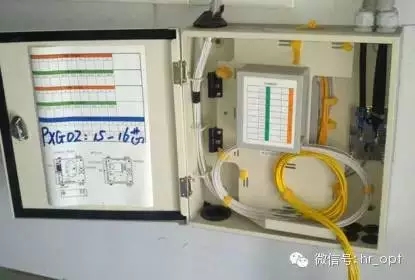

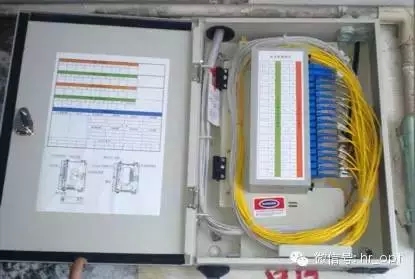

光分纤箱内规范盘纤（无接头盒）

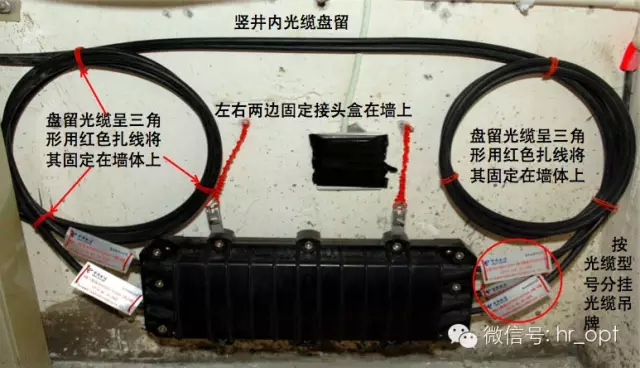

光缆接头盒及光缆盘留

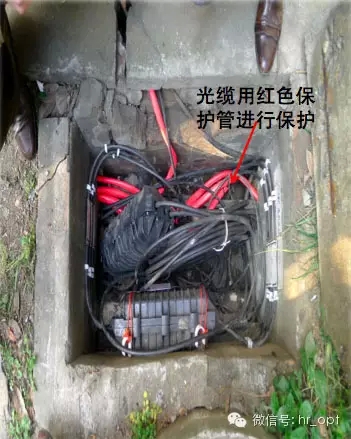

手孔内接头盒（图一）



手孔内接头盒（图二）

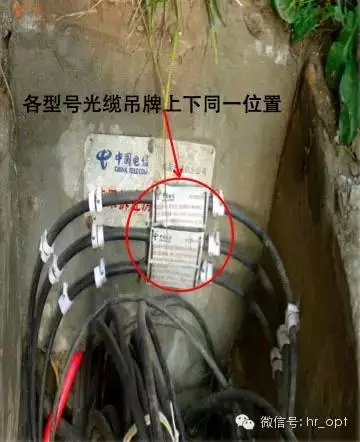

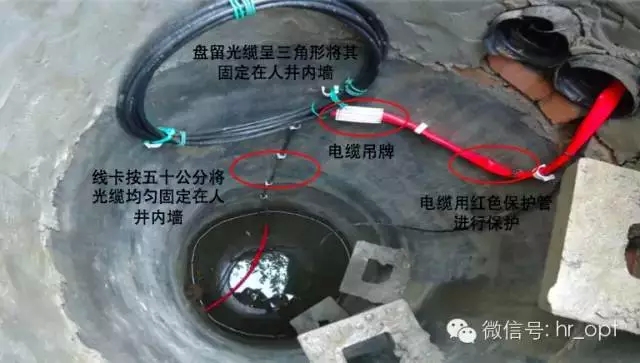

人井内的光缆盘留

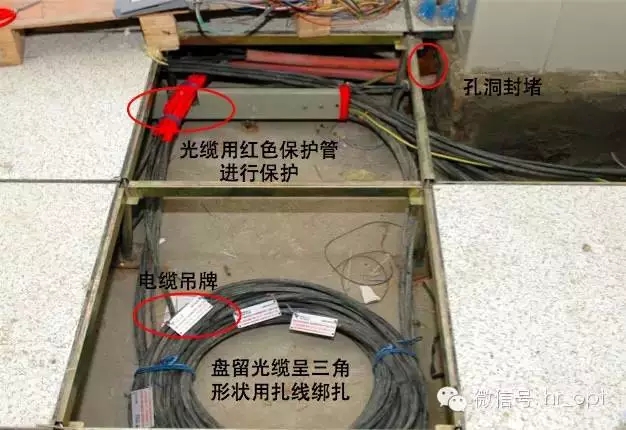

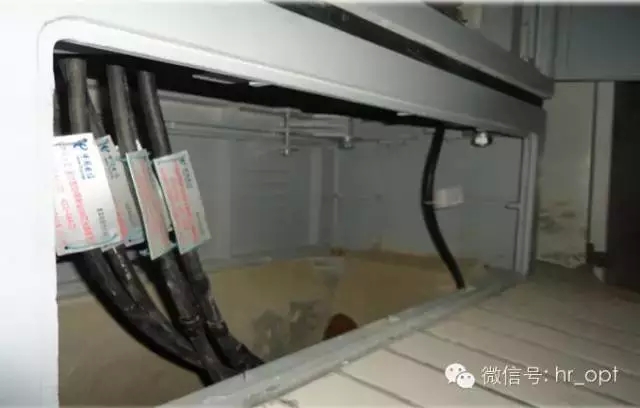

机房内的光缆盘留



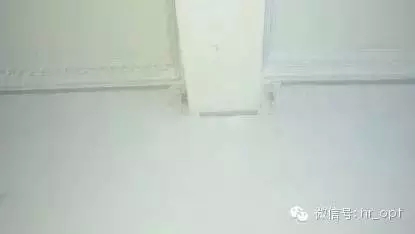

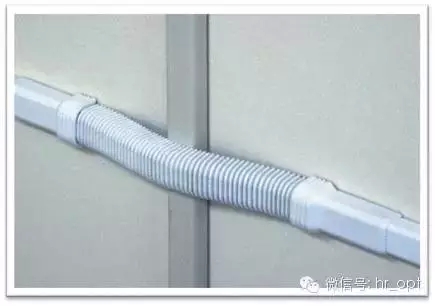

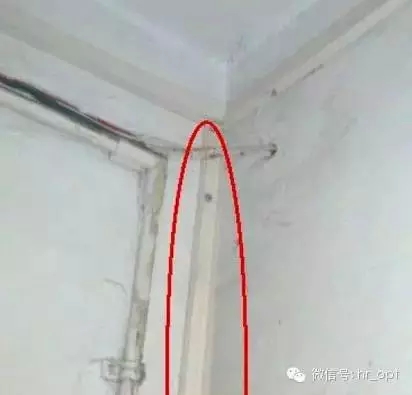

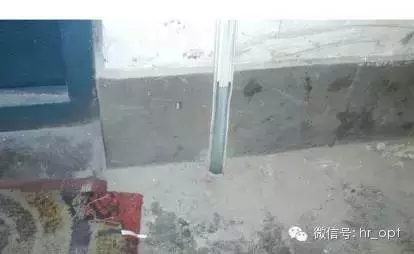

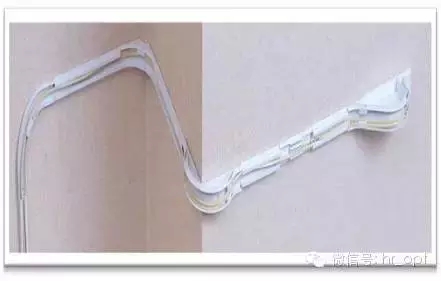

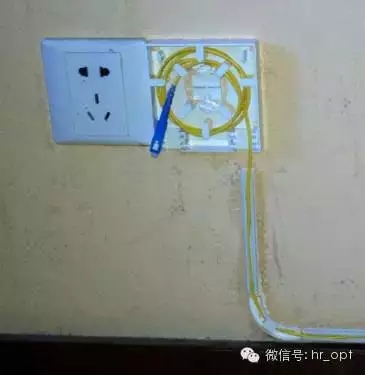

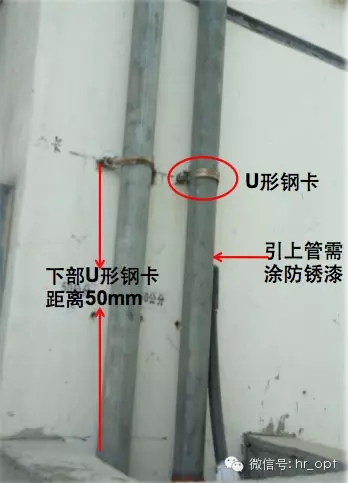

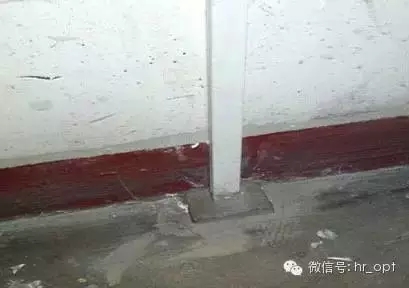

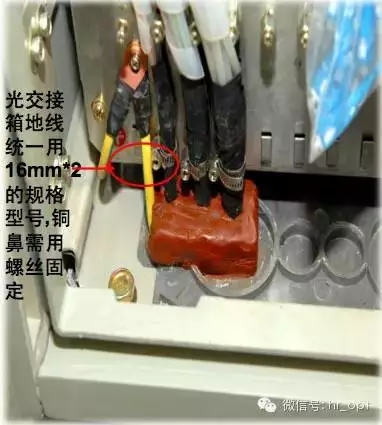

好的施工工艺图

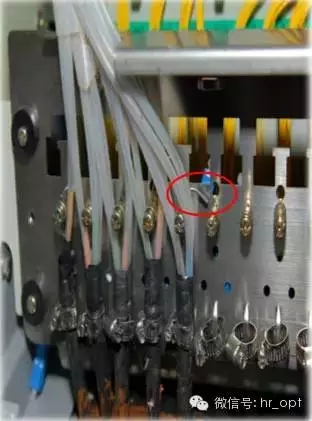

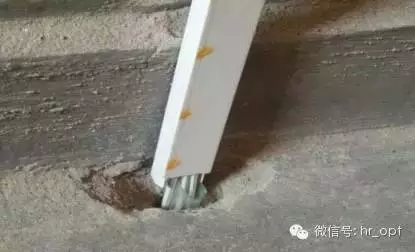

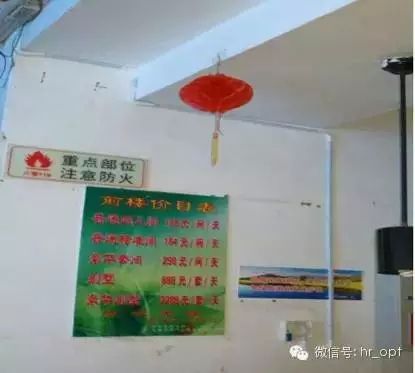

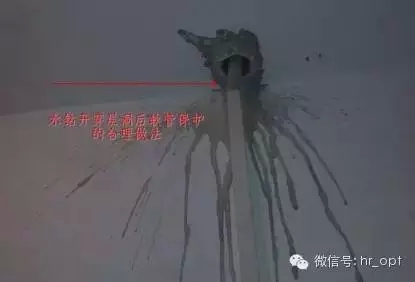

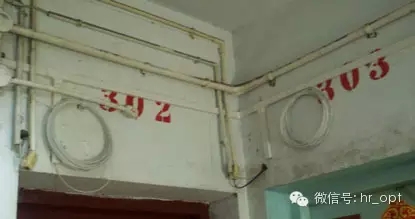

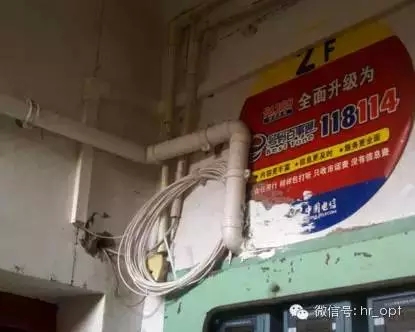

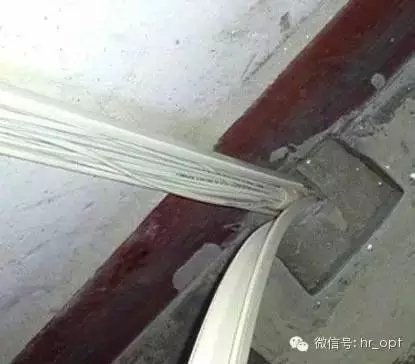

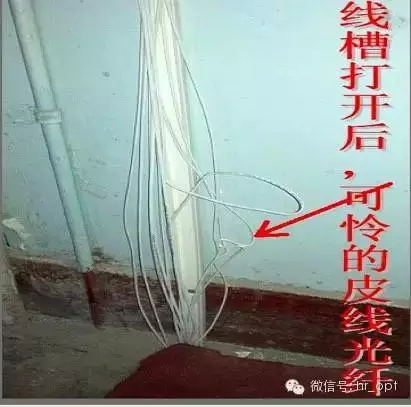

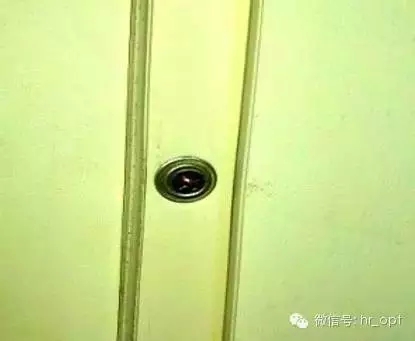

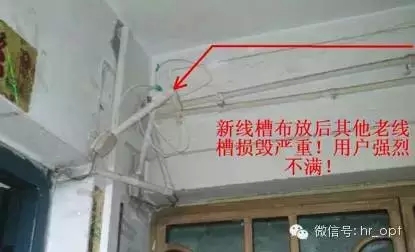

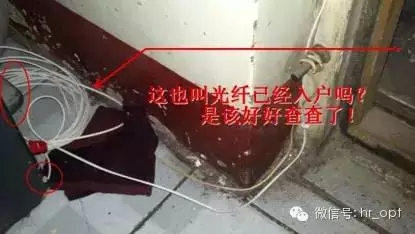

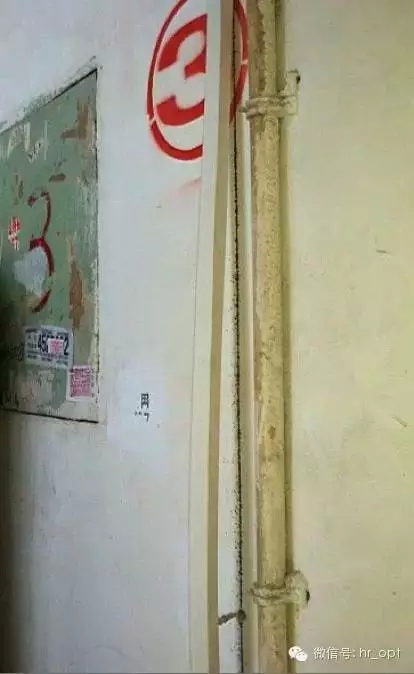

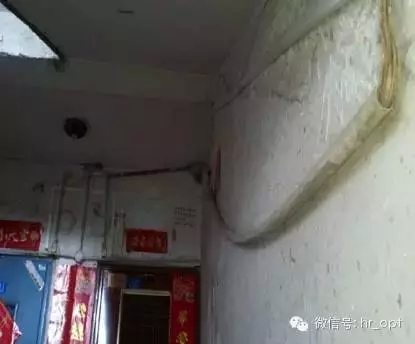

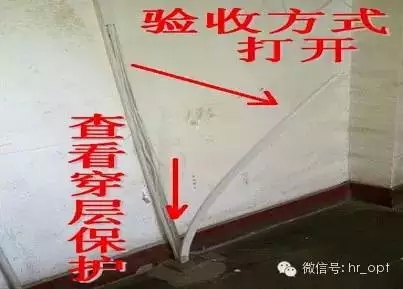

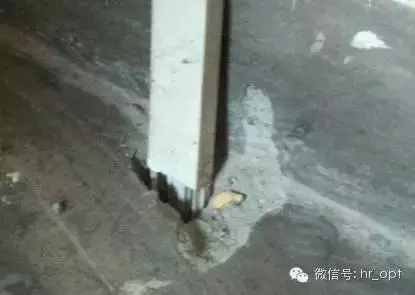

不合格的施工工艺图
